Распиловка и фуговка досок

Пчеловодство. Практический курс / Изготовление ульев и инвентаря для пасеки / Изготовление ульев / Распиловка и фуговка досок

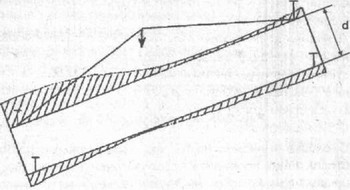

Если для изготовления улья будет использоваться необрезная доска, то ее нужно предварительно обрезать по бокам. Лучше всего разметку для обрезки делать при помощи толстой капроновой нитки следующим образом. По линии предполагаемой обрезки забить два небольших гвоздика в районе торцов доски (рис. 3.24), зацепить за них и туго натянуть предварительно натертую мелом или сажей капроновую нитку, приподнять одной рукой нитку над доской и резко ее отпустить — пробить ровную линию.

Рис. 3.24. Разметка необрезной доски

Затем повторить операцию, разместив гвозди на равном расстоянии d относительно их предыдущего места. По полученным меткам отпилить лишние боковые части доски и получить обрезную доску.

Поскольку максимальная длина заготовки для улья УТ-95 не превышает 490 мм, то вначале надо разрезать доски на отрезки длиной 1 м (на две заготовки), с которыми удобно работать. Затем произвести предварительную фуговку этих досок. Для дальнейшей распиловки эти доски нужно разметить на заготовки длиной 471 и 420 мм для боковых стенок корпусов. Корпуса десятирамочного улья УТ-95 имеют внешние размеры 491x420 мм, а внутренние — 451x380 мм (рис. 3.25).

Рис. 3.25. Корпус удья УТ-95

Обращаю внимание на то, что окончательную разметку заготовок надо проводить остро заточенным простым карандашом при помощи инструментальной металлической линейки.

Высота корпуса на рамку 435x300 мм (рамка Дадана) равна 307 мм, а на рамку 435x230 мм (рамка Рута) — 237 мм.

При разметке заготовок надо соотносить общее количество заготовок одной и другой длины, т. е. суммарное количество заготовок одной и другой длины должно обеспечивать изготовление необходимого количества корпусов без недостатка или излишка заготовок.

Поскольку чаще всего ширины одной доски недостаточно для изготовления из нее стенки корпуса высотой 237 мм, а тем более — 307 мм, то заготовки придется сплачивать, т. е. соединять боковыми кромками. Это обстоятельство надо учитывать при определении необходимого количества заготовок. Например, для изготовления одного корпуса Дадана высотой 307 мм надо вырезать заготовок длиной 471 мм столько, чтобы они обеспечивали в высоту две стенки, т. е. 307 -2 = 614 мм; столько же надо вырезать и заготовок длиной 420 мм, т. е. — 614 мм. Желательно при этом брать небольшой запас по высоте в 5—10 мм (для одной стенки) на сплачивание заготовок. Следовательно, на один корпус Дадана надо будет иметь столько заготовок длиной 471 мм, чтобы их суммарная ширина покрывала высоту двух стенок: (312 • 317) • 2 = 624-634 мм. Так же определяется и число необходимых заготовок длиной 420 мм.

После разметки производится распиловка доски на заготовки, а потом и их чистовая фуговка. При чистовой фуговке заготовок надо обращать внимание на то, чтобы их толщина составляла 20 ± 0,5 мм. Безусловно, если у кого есть возможность, то лучше эту операцию выполнить на рейсмусном станке. Для проверки толщины лучше изготовить простейший шаблон в виде двух реек, сбитых друг с другом на расстоянии 21 мм (рис. 3.26).

Рис. 3.26. Шаблон толщины
